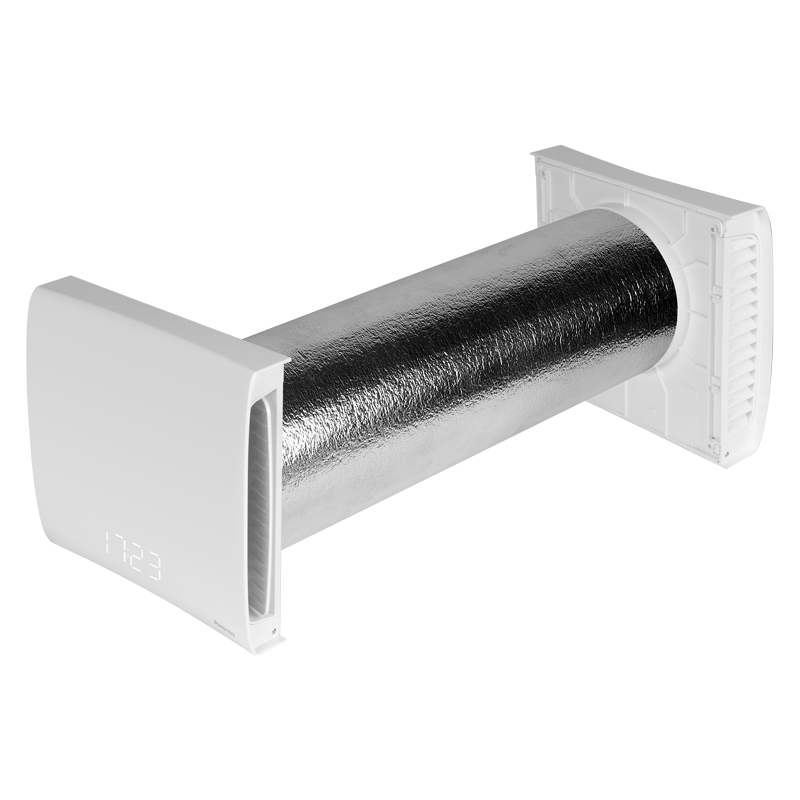

TFRP160 — värmeåtervinning rum för rum, utan kanalsystem
Decentraliserad ventilation med värmeåtervinning för enskilda rum. Keramisk växlare, 55,1 % verkningsgrad, 23/36/52 m³/h, 4–7 W och montering direkt genom ytterväggen.
Så fungerar enheten
TFRP160 arbetar i cykler. Under cirka 70 sekunder förs den varma rumsluften ut genom den keramiska växlaren, som lagrar värmen. Därefter vänder fläkten och samma växlare värmer den inkommande uteluften innan den når rummet. Givare för temperatur och fuktighet styr riktning och hastighet automatiskt, och två enheter kan paras ihop så att den ena tar in luft medan den andra för ut den.
Keramisk värmeåtervinning
Växlaren laddas med värme under frånluftsfasen och värmer den friska uteluften när flödet vänder. Är det varmare ute kyls luften i stället ned.
Ingen kanaldragning
Hela enheten monteras genom ytterväggen i det rum som behöver ventilation. Perfekt vid renovering, tilläggsisolering och rum som saknar kanalsystem.
4–7 W i drift
Energisnål borstlös 24 V-motor med lång livslängd. Årsförbrukning cirka 133 kWh medan uppvärmningsbesparingen är flera tusen kWh.
Tyst i sovrum
Från 24 dB(A) på lägsta hastighet med ljuddämpad innerpanel och isolerat kanalrör.
Ren tilluft
Två G3-filter och PVC-rör med silverjoner som motverkar bakterietillväxt. Automatiska spjäll stänger när enheten står still.
Flera enheter i par
Enheterna paras trådlöst i master/slav-läge och arbetar synkront eller motriktat, så att hela bostaden balanseras. Fjärrkontroll, fukt- och temperaturgivare samt appstyrning ingår.
Funktionsprincip
Enhetens huvuduppgift är att byta luften i rummet med minsta möjliga värmeförlust. Den keramiska ackumulatorväxlaren binder och lagrar värmeenergin och värmer sedan den svalare uteluften. Är uteluften varmare än inneluften sänks temperaturen i stället med hjälp av frånluften.
Frånluft
Under frånluftsdrift lagras värmen i den keramiska växlaren. När växlaren är fulladdad vänder enheten automatiskt riktning. Optimal tid per riktning bestäms av temperaturgivare före och efter växlaren.
Tilluft
Den lagrade värmen tas upp av tilluftsflödet och förs in i rummet. När växlaren har svalnat vänder enheten automatiskt riktning igen, styrd av samma temperaturgivare.
Kommunikation
Trådlös kommunikation
Flera enheter i ett eller flera rum kan paras ihop trådlöst – inga signalkablar mellan enheterna. De kan köras i olika lägen, till exempel båda som tilluft eller frånluft, eller växelvis där den ena blåser in medan den andra suger ut. En master styr ett obegränsat antal enheter i slavläge.
Exempel på placering
Enheterna är gjorda för att bilda ett nätverk som arbetar samtidigt i flera rum i samma bostad. Ju fler enheter, desto mer frisk luft tillförs – och desto lägre blir uppvärmningskostnaden under eldningssäsongen.
Enhetens delar
Keramisk värmeväxlare
Växlaren är enhetens hjärta. Den sexkantiga keramiska cellen ger en av de högsta återvinningsgraderna bland decentraliserade ventilationsprodukter på marknaden.
Motor
Energisnål borstlös 24 V DC-motor med kullager och lång livslängd.
Kanalrör
Rör i PVC med tillsats av silverjoner som motverkar bakterietillväxt. Extra isolering minskar kondens och värmeförluster.
Fjärrkontroll
IR-fjärrkontroll för samtliga driftlägen, hastigheter samt på- och avstängning.
Filter
Två luftrenande G3-filter som kan rengöras och bytas utan verktyg.
Temperatur- och fuktgivare
Trådlös givare som gör driften automatisk – enheten anpassar hastigheten efter mätvärdena i rummet.
Automatiska spjäll
Spjällen stänger luftflödet när enheten är avstängd, och den ljudisolerade innerpanelen höjer komforten.
Uppbyggnad
- Innerpanel med LED-display för fukt, temperatur, hastighet, riktning, timer och klocka.
- Ljuddämpande insats och två tvättbara G3-filter.
- Keramisk sexkantig ackumulatorväxlare med hög värmelagring.
- Borstlös 24 V DC-fläkt med reverserbar rotationsriktning.
- Isolerat PVC-rör Ø162 mm med silverjoner mot bakterier.
- Yttergaller med insektsnät och automatiska spjäll.
Hastigheter
| Steg | Luftflöde | Ljudnivå | Effekt |
|---|---|---|---|
| Hastighet I | 23 m³/h | 24 dB(A) | 4 W |
| Hastighet II | 36 m³/h | 34 dB(A) | 5 W |
| Hastighet III | 52 m³/h | 39 dB(A) | 7 W |
Tekniska data
- Artikelnummer
- TFRP160
- Typ
- Bidirektionell regenerativ enhet, flera hastigheter
- Termisk verkningsgrad
- 55,1 %
- Luftflöde
- 23 / 36 / 52 m³/h
- Maximal eleffekt
- 7 W
- Motor
- Borstlös 24 V DC, kullager, ca 30 000 h livslängd
- Värmeväxlare
- Keramisk ackumulerande växlare
- Filter
- 2 st G3, tvättbara
- Ljudeffekt (deklarerad)
- 35 / 45 / 51 dB(A) enligt ISO 3744
- Specifik effekt (SPI)
- 0,185 W/(m³/h)
- Läckage / blandningsgrad
- 0,3 % / 1,1 %
- Energiklass (SEC)
- A+ kallt, A tempererat, E varmt klimat
- Årlig elförbrukning
- 133,4 kWh/år
- Besparing uppvärmning
- 7 586 / 3 878 / 1 754 kWh/år (kallt/tempererat/varmt)
- Frontpanel
- 265 × 246 × 53 mm
- Kanal
- Ø162 mm, väggtjocklek 260–540 mm
- Kapslingsklass
- IP22
