Decentraliserad rekuperation

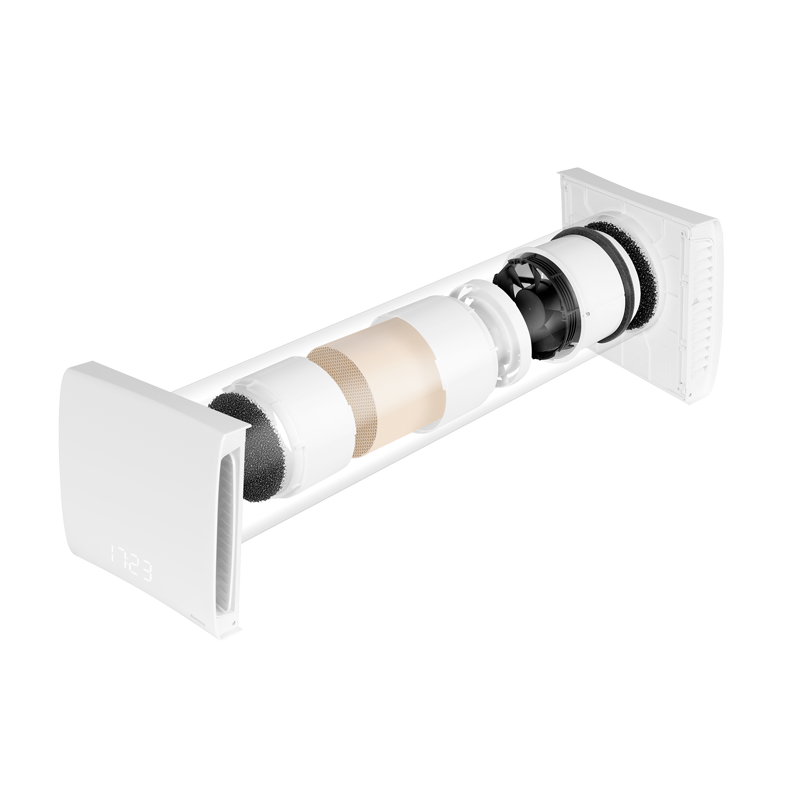

TohusFlex decentraliserad rekuperator Ø160 med värmeåtervinning

Decentraliserad ventilation med värmeåtervinning för enskilda rum. Keramisk regenerativ växlare, 3 hastigheter (23/36/52 m³/h), 4–7 W, G3-filter, fjärrkontroll och trådlös parkoppling av flera enheter.

TohusFlex TFRP160 är en decentraliserad ventilationsenhet med värmeåtervinning som monteras genom ytterväggen i ett enskilt rum. Enheten växlar automatiskt mellan frånluft och tilluft: under frånluftsfasen lagras värmen i en keramisk ackumulerande växlare, och under tilluftsfasen värms den friska uteluften upp av samma växlare. Är uteluften varmare än rumsluften kyls den i stället ned. Lösningen kräver inga kanaldragningar och passar därför särskilt bra vid renovering, tilläggsisolering och rum där ett kanalsystem är svårt att bygga.

Teknisk beskrivning

Sexkantig keramisk växlare med hög återvinningsgrad (deklarerad termisk verkningsgrad 55,1 %). Energisnål borstlös 24 V DC-motor med kullager, livslängd ca 30 000 h. Tre hastigheter: 23/36/52 m³/h vid 4/5/7 W och 24/34/39 dB(A). Kanalrör i PVC med silverjoner mot bakterietillväxt samt isolering mot kondens och värmeförlust. Två G3-filter, automatiska spjäll som stänger vid avstängd enhet, ljuddämpad innerpanel, LED-display på frontpanelen, IR-fjärrkontroll, trådlös temperatur- och fuktgivare samt app-styrning. Flera enheter kan parkopplas trådlöst i master/slav-läge för synkron eller motriktad drift. Kapslingsklass IP22.

Förpackning: 1 per förpackning

Produkter

Artikelnr: TFRP160
RSK-nr: Under registrering
Material: ABS / keramisk växlare
Mått: Frontpanel 265x246x53 mm, kanal Ø162 mm, väggtjocklek 260–540 mm
Vikt: 3,5 kg
GTIN/EAN: 5902729779814

Få offert inom 24h

Läs hela produktsidan om decentraliserad rekuperation med uppbyggnad, hastigheter och fullständiga tekniska data.

Är du byggbolag eller ventilationsentreprenör? Logga in i partnerportalen för offert med din rabattnivå.

Så fungerar enheten

TFRP160 arbetar i cykler. Under cirka 70 sekunder förs den varma rumsluften ut genom den keramiska växlaren, som lagrar värmen. Därefter vänder fläkten och samma växlare värmer den inkommande uteluften innan den når rummet. Givare för temperatur och fuktighet styr riktning och hastighet automatiskt, och två enheter kan paras ihop så att den ena tar in luft medan den andra för ut den.

Keramisk värmeåtervinning

Växlaren laddas med värme under frånluftsfasen och värmer den friska uteluften när flödet vänder. Är det varmare ute kyls luften i stället ned.

Ingen kanaldragning

Hela enheten monteras genom ytterväggen i det rum som behöver ventilation. Perfekt vid renovering, tilläggsisolering och rum som saknar kanalsystem.

4–7 W i drift

Energisnål borstlös 24 V-motor med lång livslängd. Årsförbrukning cirka 133 kWh medan uppvärmningsbesparingen är flera tusen kWh.

Tyst i sovrum

Från 24 dB(A) på lägsta hastighet med ljuddämpad innerpanel och isolerat kanalrör.

Ren tilluft

Två G3-filter och PVC-rör med silverjoner som motverkar bakterietillväxt. Automatiska spjäll stänger när enheten står still.

Flera enheter i par

Enheterna paras trådlöst i master/slav-läge och arbetar synkront eller motriktat, så att hela bostaden balanseras. Fjärrkontroll, fukt- och temperaturgivare samt appstyrning ingår.

Funktionsprincip

Enhetens huvuduppgift är att byta luften i rummet med minsta möjliga värmeförlust. Den keramiska ackumulatorväxlaren binder och lagrar värmeenergin och värmer sedan den svalare uteluften. Är uteluften varmare än inneluften sänks temperaturen i stället med hjälp av frånluften.

Frånluft

Under frånluftsdrift lagras värmen i den keramiska växlaren. När växlaren är fulladdad vänder enheten automatiskt riktning. Optimal tid per riktning bestäms av temperaturgivare före och efter växlaren.

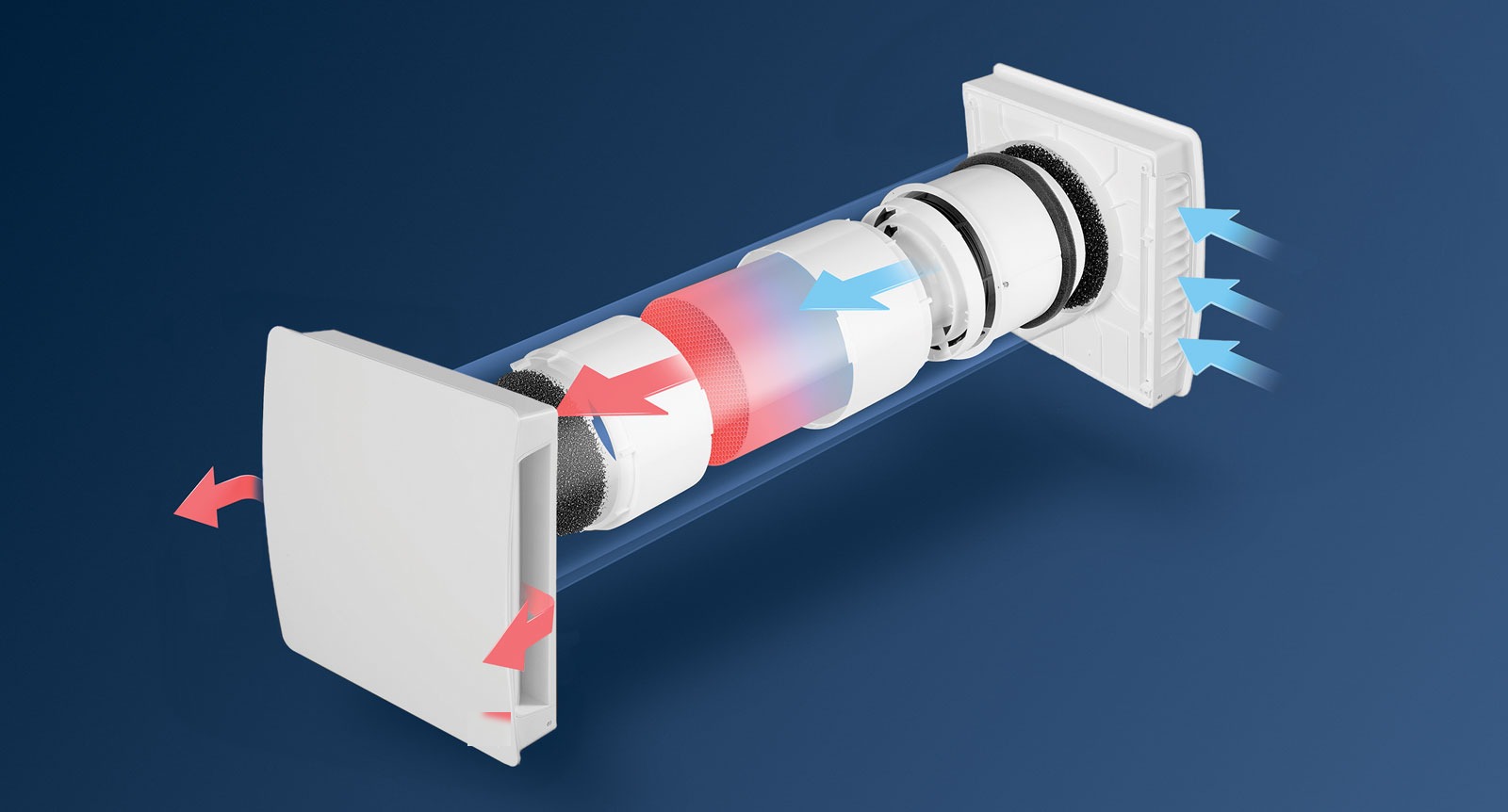

Tilluft

Den lagrade värmen tas upp av tilluftsflödet och förs in i rummet. När växlaren har svalnat vänder enheten automatiskt riktning igen, styrd av samma temperaturgivare.

Kommunikation

Trådlös kommunikation

Flera enheter i ett eller flera rum kan paras ihop trådlöst – inga signalkablar mellan enheterna. De kan köras i olika lägen, till exempel båda som tilluft eller frånluft, eller växelvis där den ena blåser in medan den andra suger ut. En master styr ett obegränsat antal enheter i slavläge.

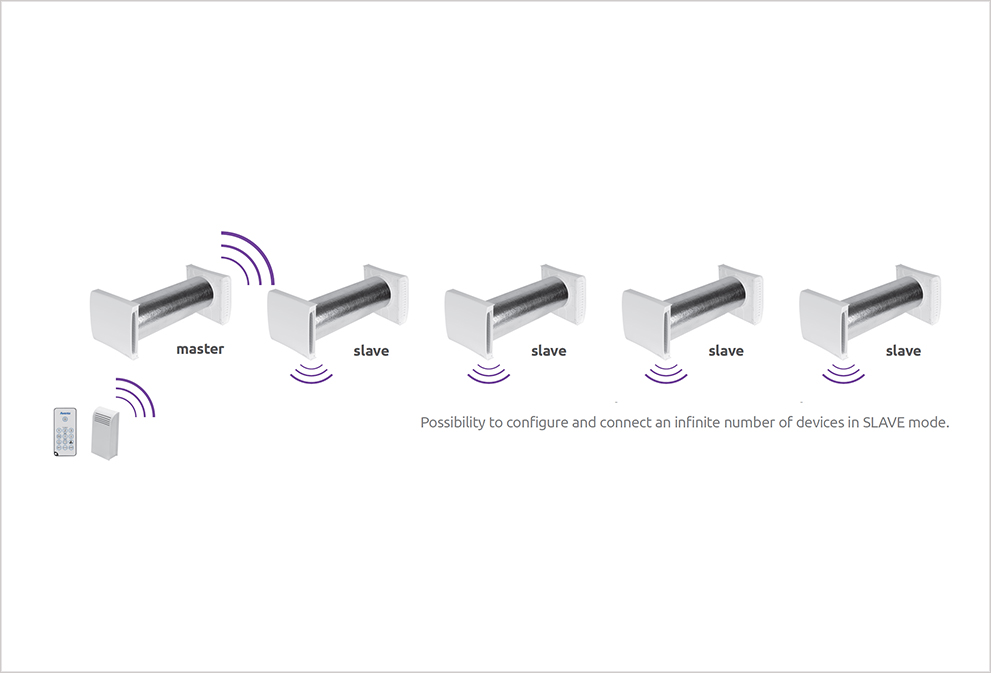

Master- och slavenheter parkopplade trådlöst med fjärrkontroll

Exempel på placering

Enheterna är gjorda för att bilda ett nätverk som arbetar samtidigt i flera rum i samma bostad. Ju fler enheter, desto mer frisk luft tillförs – och desto lägre blir uppvärmningskostnaden under eldningssäsongen.

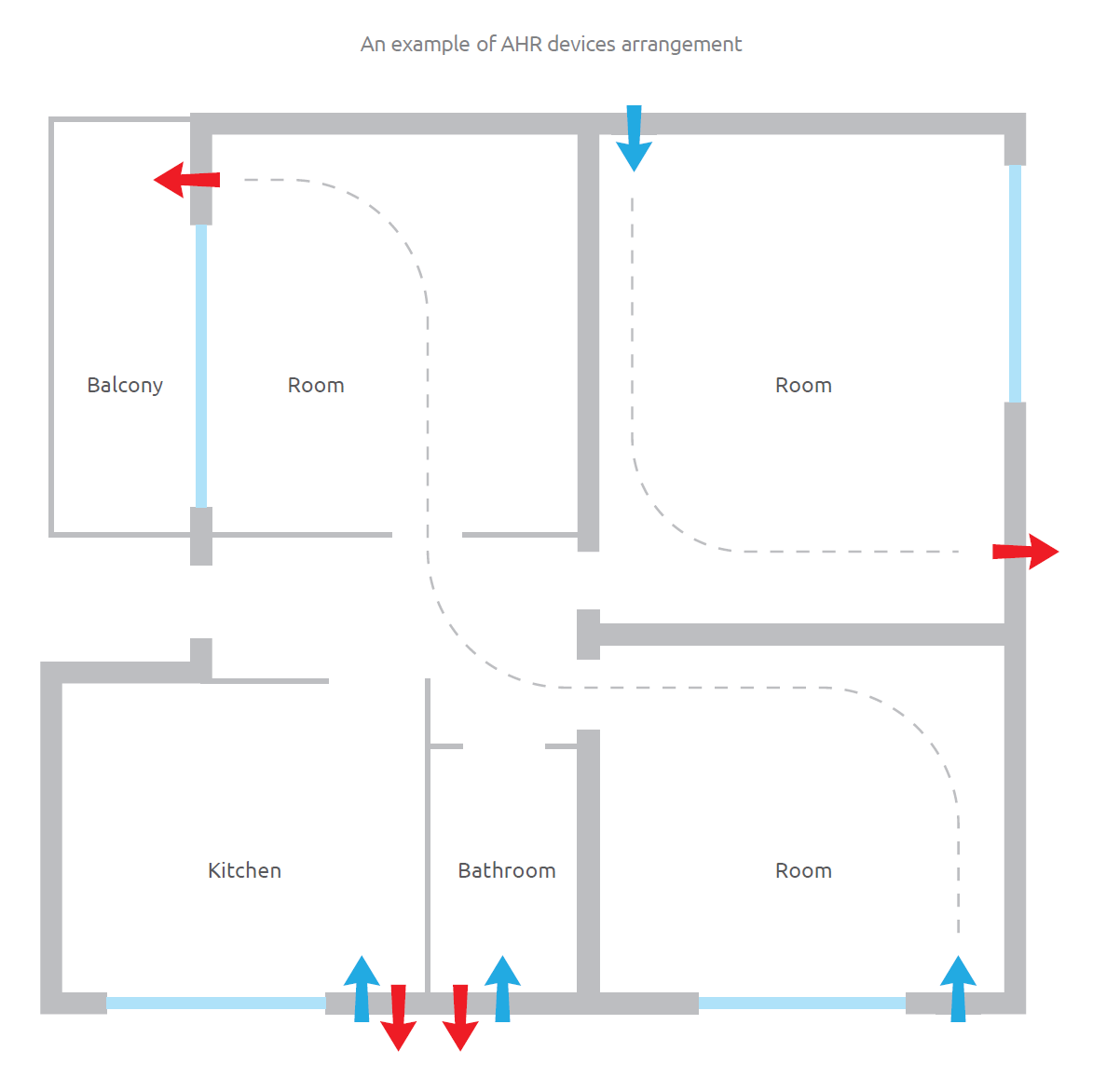

Planritning som visar placering av flera enheter i lägenhetens rum

Enhetens delar

Keramisk värmeväxlare

Växlaren är enhetens hjärta. Den sexkantiga keramiska cellen ger en av de högsta återvinningsgraderna bland decentraliserade ventilationsprodukter på marknaden.

Motor

Energisnål borstlös 24 V DC-motor med kullager och lång livslängd.

Kanalrör

Rör i PVC med tillsats av silverjoner som motverkar bakterietillväxt. Extra isolering minskar kondens och värmeförluster.

Fjärrkontroll

IR-fjärrkontroll för samtliga driftlägen, hastigheter samt på- och avstängning.

Filter

Två luftrenande G3-filter som kan rengöras och bytas utan verktyg.

Temperatur- och fuktgivare

Trådlös givare som gör driften automatisk – enheten anpassar hastigheten efter mätvärdena i rummet.

Automatiska spjäll

Spjällen stänger luftflödet när enheten är avstängd, och den ljudisolerade innerpanelen höjer komforten.

Uppbyggnad

Innerpanel med LED-display för fukt, temperatur, hastighet, riktning, timer och klocka.
Ljuddämpande insats och två tvättbara G3-filter.
Keramisk sexkantig ackumulatorväxlare med hög värmelagring.
Borstlös 24 V DC-fläkt med reverserbar rotationsriktning.
Isolerat PVC-rör Ø162 mm med silverjoner mot bakterier.
Yttergaller med insektsnät och automatiska spjäll.

Hastigheter

Steg	Luftflöde	Ljudnivå	Effekt
Hastighet I	23 m³/h	24 dB(A)	4 W
Hastighet II	36 m³/h	34 dB(A)	5 W
Hastighet III	52 m³/h	39 dB(A)	7 W

Tekniska data

Artikelnummer: TFRP160
Typ: Bidirektionell regenerativ enhet, flera hastigheter
Termisk verkningsgrad: 55,1 %
Luftflöde: 23 / 36 / 52 m³/h
Maximal eleffekt: 7 W
Motor: Borstlös 24 V DC, kullager, ca 30 000 h livslängd
Värmeväxlare: Keramisk ackumulerande växlare
Filter: 2 st G3, tvättbara
Ljudeffekt (deklarerad): 35 / 45 / 51 dB(A) enligt ISO 3744
Specifik effekt (SPI): 0,185 W/(m³/h)
Läckage / blandningsgrad: 0,3 % / 1,1 %
Energiklass (SEC): A+ kallt, A tempererat, E varmt klimat
Årlig elförbrukning: 133,4 kWh/år
Besparing uppvärmning: 7 586 / 3 878 / 1 754 kWh/år (kallt/tempererat/varmt)
Frontpanel: 265 × 246 × 53 mm
Kanal: Ø162 mm, väggtjocklek 260–540 mm
Kapslingsklass: IP22
