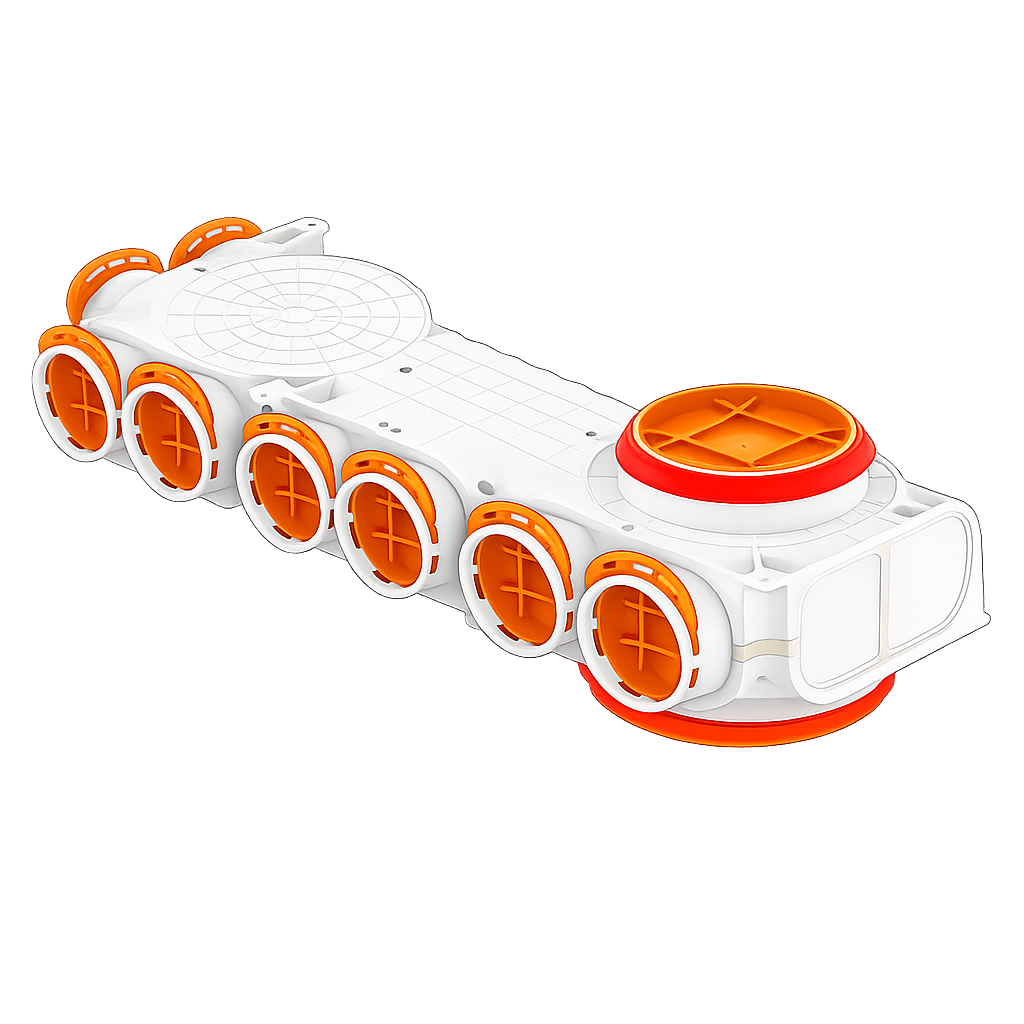

Hörnfördelningsbox Ø 160/200 – 8x75 – höger
Hörnfördelningsbox i högerutförande med 8 uttag för Ø75 mm kanaler och huvudanslutning Ø160 eller Ø200 mm. Spegelvänd version av vänstermodellen för flexibel placering.
TOHUSFLEX TFCBR hörnfördelningsbox i högerutförande ansluter upp till 8 ventilationskanaler Ø75 mm. Huvudanslutningen mot aggregatet sitter i boxens ena ände, vilket gör den idealisk för montering i hörn, längs väggar och i trånga undertak. Oanvända uttag stängs med de medföljande pluggarna. Finns med anslutning Ø160 mm (TFCBR160-8-P) eller Ø200 mm (TFCBR200-8-P) – välj vänster eller höger efter installationens layout.
Teknisk beskrivning
Boxen har ett robust hölje i högkvalitativ plast med bakteriostatiska tillsatser och uppfyller täthetsklass ATC1. Den profilerade formen ger tyst luftflöde och låga tryckförluster. Fästen med justerbart avstånd till monteringsplanet gör det enkelt att montera boxen horisontellt eller lutande och att demontera den vid behov. Boxen är avsedd för installation i uppvärmd del av byggnaden; i kalla utrymmen isoleras den med minst 15 cm mineralull. Kan gjutas in i bjälklag eller byggas in bakom gipsskiva.
Produkter
- Artikelnr
- TFCBR160-8-P / TFCBR200-8-P
- RSK-nr
- Material
- HDPE
- Mått
- 727x283x107 mm
- Vikt
- 2,6 kg
Är du byggbolag eller ventilationsentreprenör? Logga in i partnerportalen för offert med din rabattnivå.

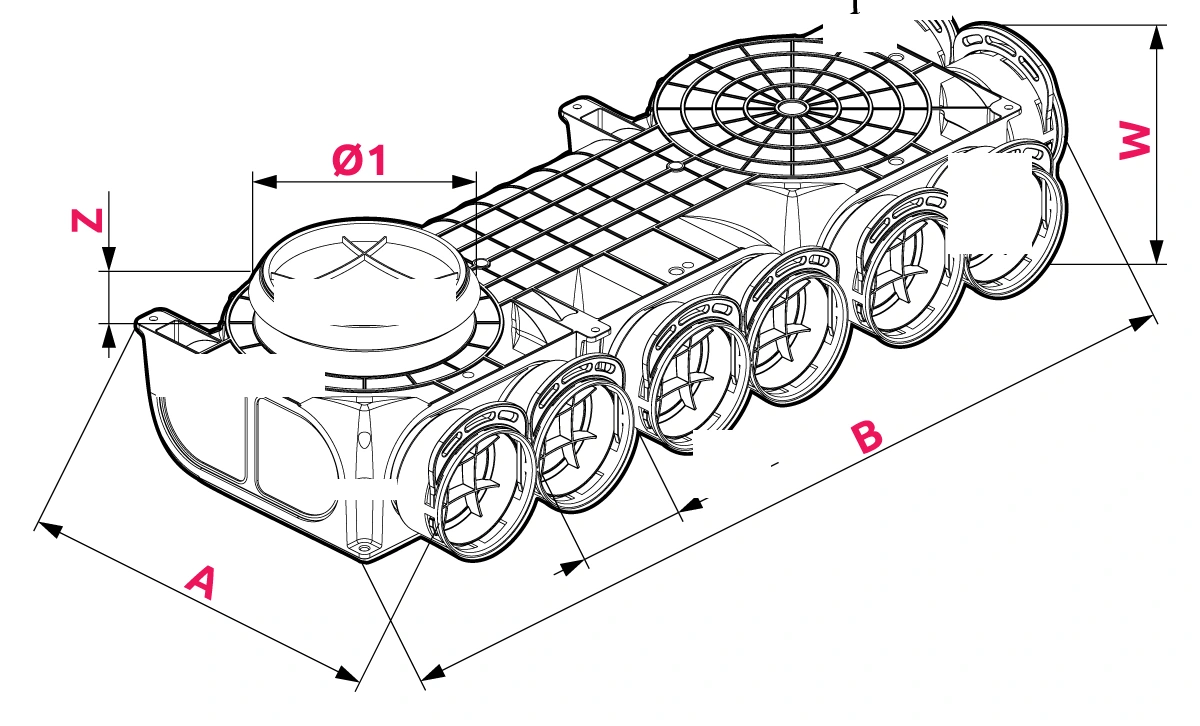

Dimensioner
| Modell | Ø1 | Ø2 | A | B | W | Z |
|---|---|---|---|---|---|---|
| TFCBR160-8-P | 160 | 75 | 283 | 727 | 107 | 38 |
| TFCBR200-8-P | 200 | 75 | 283 | 727 | 107 | 38 |

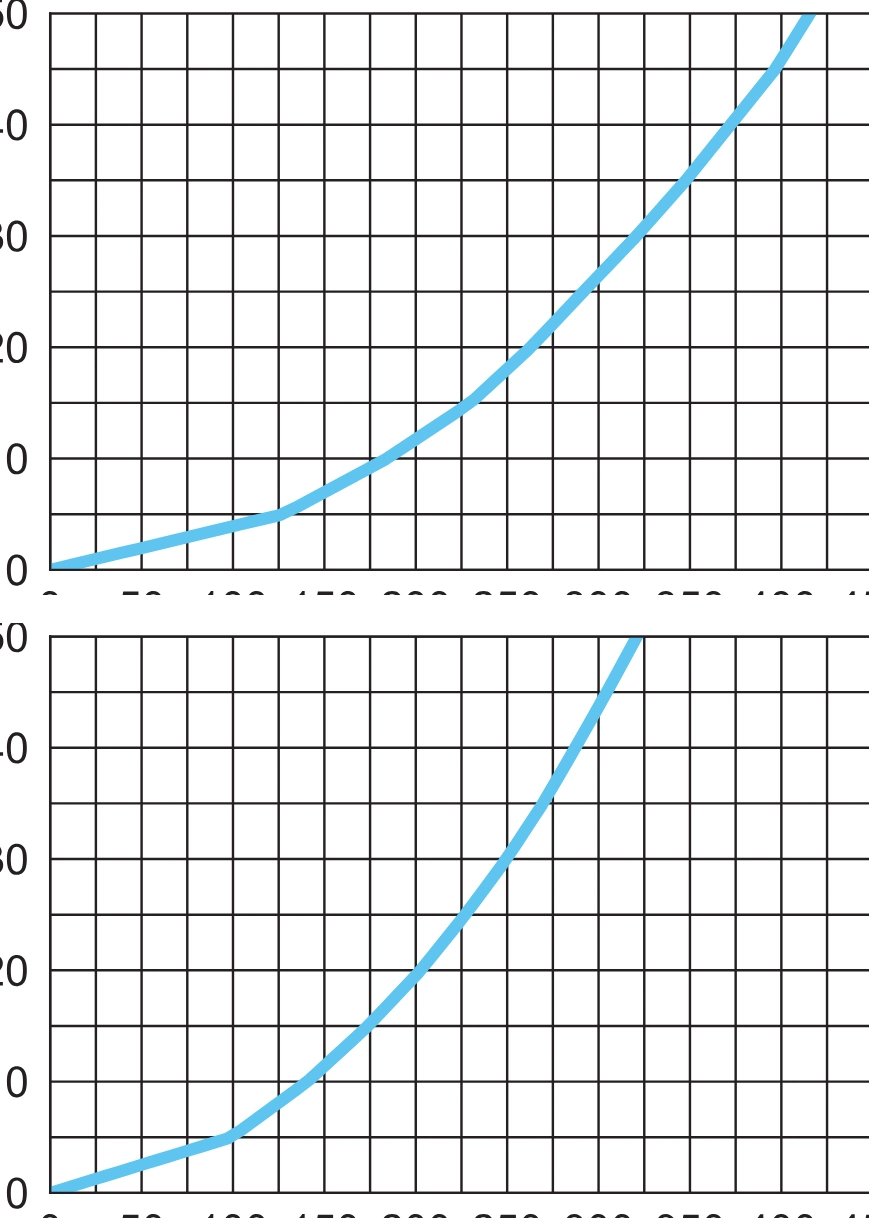

Luftflödeskarakteristik
Luftflöde (m³/h) · Tryckfall (Pa)
