Du sitter troligen i ett projekt där ritningen ser bra ut på skärmen, men där verkligheten snart kommer ikapp. Bjälklag är trånga, energikraven är höga, beställaren vill ha låg driftkostnad och ingen vill få klagomål på drag eller ljud efter inflyttning. Då räcker det inte med att “ha ventilation”. Du behöver ett system som både ventilerar rätt och tar vara på värmen.
I nordiska byggnader är ventilation med värmeväxlare inte längre en speciallösning. Det är i praktiken en del av grundprojekteringen när huset ska vara tätt, energieffektivt och ha stabil luftkvalitet året om. För entreprenörer och projektörer handlar det därför mindre om om man ska välja värmeåtervinning, och mer om hur systemet ska utformas för att fungera i verklig drift, med verkliga montageförutsättningar och ett klimat som ställer krav på frostskydd, täthet och stabil injustering.
Innehållsförteckning
- Varför ventilation med värmeväxlare är standard i moderna byggnader
- Grundprinciperna för värmeåtervinning i ventilation
- Olika typer av värmeväxlare och deras egenskaper
- Förstå verkningsgrad tryckfall och ljudnivåer
- Projektering med ett modernt modulärt kanalsystem
- Praktisk installation och hantering av frostskydd
- Underhåll filterbyten och systemets livscykelkostnad
Varför ventilation med värmeväxlare är standard i moderna byggnader
När du projekterar ett nytt småhus, ett flerbostadshus eller en ROT-renovering i Sverige går det inte längre att behandla ventilation och uppvärmning som två separata frågor. Täta klimatskal, högre komfortkrav och skarpare fokus på driftsekonomi gör att ventilationssystemet direkt påverkar byggnadens energiprestanda och boendekvalitet.
Äldre lösningar som självdrag eller ren frånluft fungerar ofta sämre i moderna hus. De tappar kontroll när huset blir tätare, de är känsliga för väder och de för bort uppvärmd inomhusluft utan att ta vara på energin. Resultatet blir ett system som kan vara enkelt på papperet men dyrt i drift och svårare att styra mot jämn komfort.
Det är därför ventilation med värmeväxlare blivit standard i många moderna byggnader i Norden. Med ett FTX-system kopplas ventilation och energihushållning ihop i samma lösning. Den luft som lämnar byggnaden används för att värma upp den friska luft som tas in, utan att luftströmmarna blandas.
Det som förändrats i dagens byggprojekt
Tre saker driver utvecklingen i praktiken:
- Tätare byggnader kräver mer kontrollerad ventilation. Naturliga läckage som förr “hjälpte till” är inte något man kan förlita sig på i nya projekt.
- Högre komfortkrav gör att boende och brukare märker direkt om luftflödena är ojämna, kalla eller bullriga.
- Lägre energianvändning är en projekteringsfråga redan från första skiss. Ventilationen kan inte vara den del som saboterar helheten.
I moderna nordiska hus är den stora frågan inte om man ska ventilera mekaniskt, utan hur man gör det utan att kasta ut värmen samtidigt.
För entreprenören betyder det att kanaldragning, aggregatplacering, täthet och injustering måste fungera tillsammans. För projektören betyder det att systemvalet måste tåla verkliga hinder, inte bara rena CAD-linjer.
Det som fungerar och det som brukar fallera
Det som fungerar är helhetstänk. Aggregat, kanalsystem, ljuddämpning, styrning och montageförutsättningar måste bedömas som en sammanhängande lösning.
Det som ofta fallerar är att man underskattar installationen. Ett system kan vara bra i databladet men skapa onödigt många skarvar, svåra passager och hög risk för fel på plats. Då förlorar man snabbt både tid och prestanda.
Grundprinciperna för värmeåtervinning i ventilation
En värmeväxlare gör något som låter mer komplicerat än det är. Den flyttar värme från en luftström till en annan utan att de två luftströmmarna blandas. Det är grundidén bakom FTX, och det är också förklaringen till varför tekniken passar så bra i nordiskt klimat.
Det enklaste sättet att förstå funktionen är att tänka på två personer som står på varsin sida om en vägg. De kan inte byta plats, men värmen från den ena sidan kan ändå ledas över till den andra. Så arbetar värmeväxlaren i ett ventilationsaggregat. Den varma frånluften lämnar ifrån sig energi till den kalla uteluften, men själva luften hålls åtskild.
Så flyttar systemet värme utan att blanda luft
I bostäder kan ett FTX-system med värmeväxlare återvinna upp till 85 procent av den värme som behövs tillföras till luften enligt Svensk Ventilations genomgång av FTX med värmeåtervinning. Det är den praktiska förklaringen till att tekniken blivit så central i energieffektiva byggnader.
Samma genomgång anger också att en bostad bör ha minst 0,5 luftomsättningar per timme för att undvika fuktskador och hålla god luftkvalitet, och att frånluftsflödet bör projekteras 5–10 procent högre än tilluftsflödet för att skapa ett svagt undertryck och minska risken att fukt pressas ut i konstruktionen. Det här är inga små detaljfrågor. De avgör om systemet fungerar tryggt över tid.
För den som vill se funktionen pedagogiskt beskriven i ett bostadsperspektiv finns en bra genomgång av hur FTX-ventilation fungerar i praktiken.
Luftvägarna som måste hållas isär
I projektering och montage blir det enklare om man håller isär fyra begrepp:
- Uteluft är den friska luft som tas in utifrån till aggregatet.
- Tilluft är den behandlade luft som blåses in i vistelsezoner.
- Frånluft är den använda inomhusluft som sugs ut från exempelvis kök, badrum och tvätt.
- Avluft är den luft som lämnar byggnaden efter att ha passerat aggregatet.
Praktisk regel: Om någon på bygget blandar ihop tilluft och uteluft i ritning eller montage, då kommer nästa fel snabbt. Terminologin måste sitta redan från första samordningsmötet.
Många fel uppstår inte i själva aggregatet utan i övergången mellan teori och utförande. Om kanaldragningen blir ologisk, om tilluftsdon placeras fel eller om flödesbalansen tappas, då hjälper det inte att aggregatet i sig är bra.
Det är därför ventilation med värmeväxlare alltid måste ses som ett system, inte som en ensam produkt i ett teknikrum.
Olika typer av värmeväxlare och deras egenskaper
En vanlig projektsituation i Norden ser ut så här. Beställaren vill ha låg energianvändning, montören vill ha en lösning som går att få in utan onödiga specialdelar, och driftansvarig vill slippa återkommande problem med frost, ljud och serviceåtkomst. Då räcker det inte att säga "värmeväxlare". Man måste välja rätt princip för rätt byggnad och rätt kanalupplägg.
Alla värmeväxlare återför värme från frånluften till tilluften, men de gör det med olika konsekvenser för luftseparation, fukthantering, aggregatstorlek och drift vintertid. Det är i de avvägningarna som teori blir praktisk projektering.
Fyra växlartyper som styr olika delar av systemets beteende
Motströms plattvärmeväxlare är förstahandsvalet i många bostadsprojekt. Skälet är enkelt. Du får hög temperaturåtervinning och tydlig separation mellan luftströmmarna. Det passar småhus, lägenheter och andra projekt där luktöverföring inte accepteras och där man vill ha ett förutsägbart systemval redan tidigt i projekteringen.
Nackdelen är att växlaren ställer tydliga krav på hur aggregatet hanterar kalla vinterförhållanden. I nordiskt klimat måste frostskyddet fungera i verklig drift, inte bara i databladet. Där påverkar hela systemlösningen resultatet, från aggregatstyrning till kanaldragning och hur enkelt det är att montera utan onödiga böjar och extra motstånd.
Korsströmsväxlare används där man prioriterar enkel uppbyggnad och kompakt format. De kan fungera bra i mindre krävande tillämpningar, men väljs ofta bort i projekt där energiprestanda väger tungt. I praktiken behöver man tidigt avgöra om den enklare växlarprincipen verkligen passar beställarens mål, eller om den bara ser smidig ut i inköp.
Roterande värmeväxlare har andra styrkor. De kan återföra både värme och en del fukt, vilket ofta ger bättre vinterkomfort i lokaler där luften annars blir torr. Samtidigt måste projektören väga in risken för överföring mellan luftströmmarna. I byggnader med hög luktbelastning eller höga hygienkrav blir det ofta en avgörande fråga.
Entalpiväxlare kommer in när både temperatur och fuktbalans är viktiga. De kan vara rätt i vissa projekt, men kräver mer noggrant produktval och tydligare kravställning. Jag brukar säga att de inte ska väljas av vana. De ska väljas för att driftfallet faktiskt motiverar dem.
Jämförelse av värmeväxlartyper
| Typ | Luftseparation | Fuktåtervinning | Typiska styrkor | Vanliga avvägningar |
|---|---|---|---|---|
| Motströms plattvärmeväxlare | Full | Nej, normalt inte | Hög temperaturåtervinning, tydlig funktion i bostäder | Kräver genomtänkt frosthantering i kallt klimat |
| Korsströmsvärmeväxlare | Full | Nej, normalt inte | Enklare konstruktion, kompakt aggregat | Lägre återvinningsnivå än moderna motströmslösningar |
| Roterande värmeväxlare | Delvis beroende på utförande | Ja, delvis | Bra komfort vintertid, effektiv i rätt lokaler | Kräver noggrann bedömning av lukt och hygienkrav |
| Entalpiväxlare | Varierar med konstruktion | Ja | Hanterar både värme och fukt | Högre krav på rätt produkt till rätt användning |
Växlartypen kan inte väljas frikopplad från kanal- och montagelösningen
Det är här många projekt tappar fart. Växlaren väljs i ett tidigt skede, men ingen har ännu tagit ställning till platsbrist, schaktmått, serviceutrymme eller hur kanalnätet faktiskt ska byggas. Då blir ett bra aggregat lätt en onödigt svår installation.
Ett modernt modulärt system minskar den risken. Med förtillverkade och logiskt uppbyggda kanaldelar går det lättare att hålla nere montagefel, förenkla rördragningen och ge aggregatet rimliga arbetsvillkor. Det är också en av de stora praktiska fördelarna med lösningar som TohusFlex. De är framtagna för att fungera i riktiga nordiska projekt där tidplan, utrymme och långsiktig drift väger lika tungt som själva återvinningsprincipen.
Ljudfrågan påverkas också indirekt av växlarvalet. Ett system som kräver mer efterjustering, fler speciallösningar eller trängre kanaldragning blir ofta svårare att få tyst i drift. Därför bör växlartypen bedömas tillsammans med kanalnät, donplacering och behov av ljuddämpare i ventilationssystemet.
Vad valet betyder i praktiken
För småhus och många bostadsprojekt är motströms plattvärmeväxlare fortfarande det mest förutsägbbara valet. Den ger tydlig luftseparation, god energiprestanda och en projektering som är lättare att kvalitetssäkra.
För lokaler kan roterande eller entalpibaserade lösningar vara rätt, men bara när man accepterar deras driftkaraktär och har vägt in konsekvenserna fullt ut.
Välj alltså inte efter vana eller katalogrubrik. Välj efter hur byggnaden ska användas, hur systemet ska monteras och hur det ska fungera en kall februarivecka, inte bara vid idrifttagning.
Förstå verkningsgrad tryckfall och ljudnivåer
Tre saker avgör hur ett ventilationssystem uppför sig i vardagen. Verkningsgrad, tryckfall och ljudnivå. Du kan inte bedöma ett system seriöst om du bara tittar på en av dem.
Många beställare fastnar först vid återvinningsgraden. Det är förståeligt. Energifrågan är konkret och lätt att räkna på. Men i projekteringsvardagen ser man snabbt att ett system med hög återvinning på papperet ändå kan bli svagt om kanalnätet bromsar luftflödet eller om bullerproblemen tvingar fram nödlösningar efteråt.
Verkningsgrad är bara början
Värmeåtervinning har stor energimässig betydelse. I befintliga flerbostadshus kan installation av värmeåtervinning teoretiskt bespara cirka 30–40 kWh per kvadratmeter och år enligt BeBos förstudie om värmeåtervinning i befintliga flerbostadshus. Samma underlag visar att ungefär 60 procent av energianvändningen i bostäder går till uppvärmning, vilket förklarar varför just ventilationens värmeförluster blivit så viktiga att angripa.
Men verkningsgrad måste läsas tillsammans med driftförutsättningarna. Smutsiga filter, dålig injustering och onödigt höga interna motstånd äter upp en del av nyttan. Det är därför man alltid bör fråga hur hela systemet beter sig efter installation, inte bara vad aggregatet klarar i idealfallet.
Tryckfall och ljud avgör hur systemet upplevs
Tryckfall är ventilationssystemets motstånd. Ju mer motstånd du bygger in, desto hårdare måste fläktarna arbeta. Det påverkar både elanvändning och ljudbild. Ofta syns problemet först sent, när kanaldragningen redan blivit för lång, för krokig eller för tätpackad.
Tecken på att projekteringen är på väg åt fel håll:
- För många skarpa riktningsändringar gör att systemet blir trögare och svårare att injustera.
- Trånga installationsutrymmen leder ofta till improviserade lösningar med sämre flödesbalans.
- Felplacerade don kan skapa både drag och ljudproblem även när totalflödet är korrekt.
För ljudfrågan räcker det inte att “lägga till en ljuddämpare” i slutet. Aggregatets placering, kanalernas motstånd, fördelningens symmetri och val av don arbetar ihop. Vill du fördjupa dig i den delen är ljuddämpare till ventilation i praktiken en relevant läsning.
Ett tyst system är sällan en slump. Det är nästan alltid resultatet av lågfriktionsdragning, genomtänkt fördelning och rätt komponent på rätt plats.
När jag granskar system som fungerar väl över tid finns nästan alltid samma mönster. Någon tog tryckfallet på allvar redan i skisskedet. Då blir både energin, ljudet och injusteringen enklare att få rätt.
Projektering med ett modernt modulärt kanalsystem
Ritningen ser ofta ren ut fram till dagen då installationerna ska samsas i samma bjälklag. Då kommer verkligheten. Balkar, undertak, elstegar och sena ändringar äter snabbt upp de marginaler som fanns i skisskedet.
Det är därför kanalvalet behöver bedömas utifrån hur systemet faktiskt går att bygga, täta och injustera, inte bara hur det ser ut i CAD. I nordiska projekt märks det extra tydligt. Bygghöjden är ofta begränsad, vinterdrift ställer krav på jämna flöden och montagefönstret är sällan generöst.
När traditionell kanaldragning skapar problem
Jag ser samma mönster i många bostadsprojekt. Systemet fungerar i princip, men det kräver för många speciallösningar ute på plats. Varje extra anpassning kostar tid, och varje improviserad övergång ökar risken för läckage, obalans eller en lösning som blir svår att serva senare.
Typiska följder i produktionen är:
- Montaget drar ut på tiden när kanaler och detaljer måste byggas om för att passera andra installationer.
- Tätheten blir ojämn när många skarvar sätts ihop stegvis under tidspress.
- Injusteringen tar längre tid när det färdiga nätet inte beter sig som den projekterade modellen.
I villor, radhus och lägenheter blir detta ofta en fråga om centimeter. Om systemet bygger för mycket på höjden uppstår snabbt konflikt med konstruktion, el och sprinkler. Resultatet blir sällan bättre än den kompromiss man tvingas till på plats.
Varför modulärt byggsätt fungerar bättre i många projekt
Prefabricerade, modulära system minskar antalet moment som kan gå fel mellan projektering och drift. Det är den stora praktiska vinsten. När komponenterna är avsedda att passa ihop från början får projektören bättre kontroll över dragningen, montören färre osäkra moment och injusteraren ett system som beter sig mer repeterbart.

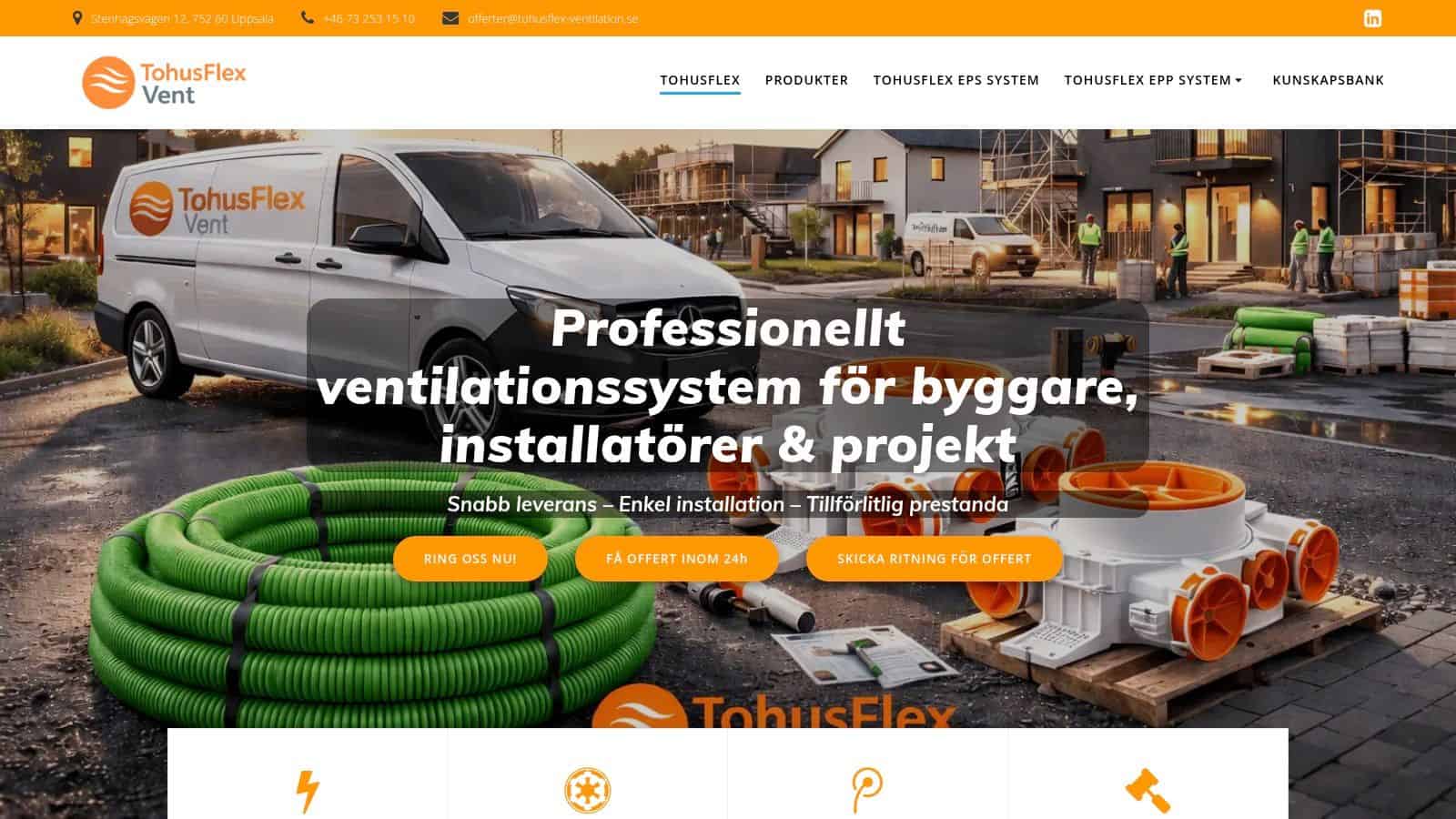

Enligt TohusFlex Ventilation AB:s produktbeskrivning är TohusFlex ett prefabricerat, modulärt ventilationssystem utvecklat för snabb installation och förutsägbara luftflöden i nordiska förhållanden, med klickmontage som förenklar arbetet ute på bygget. För den som projekterar handlar det inte bara om tidsvinst. Det handlar om att minska beroendet av platsanpassade lösningar som annars brukar skapa variation i täthet och flödesbild.
Det är också här moderna modulära system löser ett gammalt problem i små och medelstora bostadsprojekt. Traditionell kanaldragning kan fungera väl, men den kräver utrymme, samordning och ett montage som håller samma kvalitet genom hela kedjan. Ett modulärt upplägg ger bättre förutsättningar för jämn kvalitet även när förutsättningarna på bygget ändras sent.
För projektörer som vill se hur ett sådant system används i olika systemtyper är TohusFlex EPP-system för frånluftssystem eller FTX-system en bra genomgång.
Om kanalnätet bara fungerar efter flera speciallösningar på plats är systemet fel valt för projektet.
I moderna bostadsprojekt är kanalsystemet därför en projekteringsfråga med direkt påverkan på produktionstid, täthet och slutlig drift. Ett hållbart, skalbart och hygienisk utformat modulärt system gör det lättare att få samma resultat i verkligheten som på ritningen.
Praktisk installation och hantering av frostskydd
Bra projektering märks först när montaget flyter. Kanalerna ska gå att dra utan onödigt motstånd, lådor ska passa där de faktiskt ska sitta och anslutningar ska bli täta utan att montören behöver uppfinna egna lösningar under tidspress.
I nordiska projekt finns dessutom en fråga som aldrig får skjutas upp till slutet. Frostskydd. Om den hanteras sent blir resultatet ofta reaktivt. Om den hanteras tidigt blir anläggningen stabilare genom hela vintersäsongen.
Det som sparar tid på montageplatsen
På plats uppskattas komponenter som går att bära, passa in och säkra snabbt. Låg bygghöjd är särskilt värdefull i undertak och isoleringsskikt där flera discipliner redan slåss om samma centimeter.
Enligt Tohus beskrivning av TohusFlex-systemet är TohusFlex PP-lådor tillverkade av slitstark polypropen med tjocka, svetsade väggar som ger extra styvhet och utmärkt täthet. Samma källa anger att den låga bygghöjden på 6 cm gör att de enkelt kan döljas i isoleringsskikt eller undertak, vilket minimerar ljud och luftmotstånd. För montören betyder det färre konflikter med byggdelar och mindre risk att behöva göra om dragningen.
Praktiskt fungerar följande arbetssätt bäst:
- Provmät utrymmen tidigt innan full kanaldragning bestäms. Ritningsmått och verkliga toleranser är inte samma sak.
- Lås fördelningspunkter först och dra grenarna därefter. Det minskar risken att slutet av systemet styr hela layouten baklänges.
- Skydda komponenter under byggtid så att damm och skräp inte följer med in i färdigt system.
Frostskydd måste in tidigt i lösningen
Frost uppstår inte för att någon gjort ett enda stort fel. Den uppstår ofta genom flera små beslut som tillsammans gör aggregatet sårbart i kall väderlek. Det kan handla om bristfällig isolering, felaktig flödesbalans eller en driftstrategi som inte matchar klimatet.
Vanliga angreppssätt är förvärmning av uteluft, styrd obalans i flöden under kalla perioder eller bypassfunktion beroende på aggregatets uppbyggnad. Vilken metod som passar bäst avgörs av projektets förutsättningar, men grundprincipen är densamma. Risken ska hanteras i systemdesignen, inte lämnas till eftermarknaden.
Frostskydd som läggs på som sista detalj blir ofta dyrt och svårservat. Frostskydd som planeras från början blir nästan osynligt i drift.
Det gäller också att komma ihåg att välisolerade och täta delar i kalla zoner hjälper hela anläggningen. När installationen är ren, logisk och mekaniskt hållbar blir driften säkrare vinter efter vinter.
Underhåll filterbyten och systemets livscykelkostnad
Två anläggningar kan se likvärdiga ut vid överlämning och ändå få helt olika driftkostnad efter några vintrar. Skillnaden brukar inte börja i aggregatet. Den börjar i serviceåtkomst, filterhantering och hur lätt systemet är att hålla rent och injusterat.
Filterbyten är den punkt som oftast påverkar ekonomin snabbast i vanlig drift. När filtren belastas ökar tryckfallet, luftflödena glider från projekterade värden och fläktarna får gå hårdare för att hålla funktionen uppe. För boende märks det som sämre komfort eller mer ljud. För fastighetsägaren märks det i energi och fler driftärenden.
Det som driver kostnad över tid
Livscykelkostnaden avgörs av flera små beslut som tas tidigt. Hur lång tid tar ett filterbyte i verkligheten, inte i databladet? Går det att komma åt utan att demontera intilliggande delar? Är kanalsystemet uppbyggt så att smutsfickor, läckage och onödiga tryckförluster hålls nere även efter några års användning?
Det finns också en praktisk osäkerhet som sällan diskuteras tillräckligt tydligt. Mölndal Energis genomgång av värmeåtervinning beskriver hur hög återvinning ofta lyfts fram i marknadsföring, men den verkliga besparingen över lång tid påverkas av skötsel, driftförutsättningar och hur anläggningen faktiskt används. Därför räcker det inte att jämföra nominella värden. Projekteringen måste även väga in serviceintervall, reservdelsbehov och hur känsligt systemet är för fel som uppstår på byggplatsen eller i förvaltningen.
Varför kvaliteten på systemvalet spelar roll
Ett bra systemval är lätt att montera rätt och lätt att serva rätt. Det minskar risken för de vanliga felen jag ser i nordiska projekt, trånga servicelägen, skadade anslutningar, dåligt tätade skarvar och filterbyten som skjuts upp för att åtkomsten är för besvärlig.
Här märks fördelen med moderna modulära lösningar. När komponenter passar ihop logiskt och installationen blir mer förutsägbar går det snabbare att bygga, men det blir också enklare att förvalta. Det är samma grundidé som gör att äldre, platsanpassade speciallösningar ofta blir dyrare över tid. De kan fungera väl dag ett, men service, felsökning och utbyte tar längre tid när varje del kräver egna specialgrepp.
Beställare som bara tittar på inköpspris missar därför en stor del av kalkylen. Ett system med genomtänkt åtkomlighet, stabil täthet och tydlig moduluppbyggnad kostar ofta mindre under byggnadens livslängd, särskilt i projekt där vinterdrift, snäva schakt och höga krav på driftsäkerhet sätter press på både montage och underhåll.
