Du sitter ofta där med samma läge. Planlösningen är redan låst, undertaket är tight, någon vill ha aggregatet undanstuvat, och montören behöver en ritning som faktiskt går att bygga efter utan tre extra platsbesök. Det är då en FTX ventilation ritning antingen blir ett styrdokument, eller bara ännu en principskiss som lämnar problemen till produktionen.
I småhus och villor märks det direkt när ritningen inte är genomarbetad. Don hamnar fel i förhållande till möblering. Kanaldragningen blir onödigt krokig. Filterbyte kräver att någon demonterar halva inredningen. Och när injusteringen börjar visar det sig att lösningen fungerade i CAD, men inte i huset.
Det går att arbeta betydligt renare än så. Med ett modernt, modulärt upplägg går det att rita för verklig installation från början, inte bara för bygglovsunderlaget. För dig som vill repetera grunderna i systemfunktionen finns en bra genomgång av hur FTX-ventilation fungerar i praktiken. Resten handlar om projektering. Rätt aggregatplacering, rätt huvudstråk, rätt fördelning och en ritning som gör jobbet hela vägen till färdig anläggning.
Innehållsförteckning
- Från planlösning till perfekt inomhusklimat
- Normer och krav för en godkänd FTX ventilation ritning
- Projektera kanaldragning med TohusFlex systemet
- Dimensionera luftflöden och välj rätt komponenter
- Skapa en professionell CAD-ritning för bygganmälan
- Undvik vanliga fel och säkerställ kvaliteten
Från planlösning till perfekt inomhusklimat
Det klassiska problemet är inte att någon ritar fel symbol. Problemet är att ritningen utgår från fria ytor som inte finns när huset väl ska byggas. Bjälklaget är fullt av annat. Schaktet blev mindre än tänkt. Kökslösningen flyttades sent. Då spricker en traditionell ventilationsdragning snabbt, särskilt om den bygger på styva stråk med liten tolerans för avvikelser.
I den typen av projekt märks skillnaden mellan att rita ett system och att rita en installation. En fungerande FTX ventilation ritning tar höjd för service, ljud, isolering, montageordning och injustering redan innan första kanal är beställd. Det är där moderna system gör störst nytta. Inte som marknadsord, utan som praktiska verktyg i projekteringen.
När traditionell metod blir onödigt tung
Jag ser ofta samma mönster i ombyggnader och småhus. Man börjar med aggregatet, drar sedan huvudkanaler på enklaste geometriska väg och försöker lösa resterna i efterhand. Resultatet blir ofta fler böjar, fler kollisioner och ett system som kräver mer improvisation än ritningen antyder.
Det som fungerar bättre är att börja i rummens funktion och installationsutrymmen. Rita luftens väg genom huset. Rita sedan hur montören faktiskt kommer åt att bygga den. När kanaldragningen bygger på modulära delar och fördelning nära brukspunkterna blir ritningen mer motståndskraftig mot sena ändringar.
En bra ritning minskar inte bara frågor på byggmötet. Den minskar antalet beslut som måste tas under tidspress ute på plats.
Vad en genomarbetad lösning ska ge
En riktigt bra ritning för FTX ska ge tre saker samtidigt:
- Förutsägbar installation: montören ser ordning, fästen, dragningar och genomföringar utan att tolka sig fram.
- Stabil drift: systemet går att injustera utan att vissa grenar blir besvärliga.
- Bra bruksvärde: filter går att byta, ljudnivån hålls nere och rummen får rätt luft på rätt plats.
Det är också här ett modernt flexibelt kanalsystem kommer in. När du kan dra grenar i trånga konstruktioner med lägre bygghöjd och tydlig fördelning blir ritningen enklare att läsa och anläggningen enklare att bygga. Det spar tid i produktionen, men framför allt minskar det fel som annars låses in i huset.

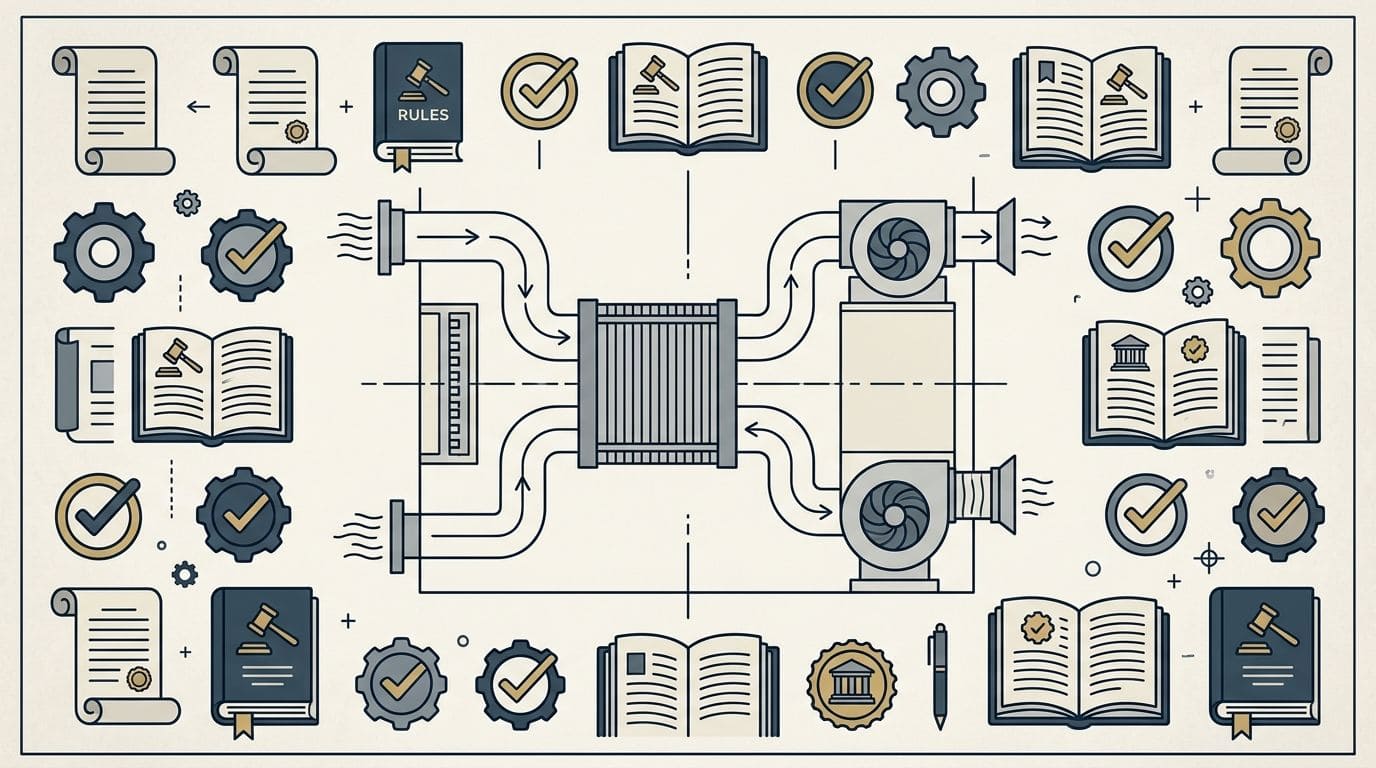

Normer och krav för en godkänd FTX ventilation ritning
Det första jag kontrollerar i en FTX ventilation ritning är inte kanaltyp eller donmodell. Jag kontrollerar om ritningen bygger på rätt grundkrav. Om den inte gör det spelar det ingen roll hur snygg den ser ut i CAD.
Börja med systemkraven
I Sverige definieras FTX som ett fläktstyrt till- och frånluftssystem med värmeåtervinning, där frånluftens värme överförs till den filtrerade tilluften. Svensk Ventilation anger att luftomsättningen i bostäder bör vara minst 0,5 omsättningar per timme och att frånluftsflödet i projektering bör ligga cirka 5–10 % högre än tilluftsflödet för att minska risken att fukt pressas in i byggnadskonstruktionen, enligt Svensk Ventilations vägledning om FTX med värmeåtervinning.
Det här är inte teoripunkter för en pärm. De styr hur du ritar. Om du inte planerar för rätt luftomsättning och ett litet undertryck från början får du ofta jaga lösningar senare med doninställningar som egentligen försöker kompensera för en svag projektering.
Så påverkar kraven själva ritningen
När jag granskar ritningar som senare blir besvärliga på plats ser jag ofta tre återkommande brister:
- Obalanserad systemidé: tilluft och frånluft är ritade symmetriskt, men utan verklig tanke på undertryck.
- För lite plats för teknisk funktion: aggregat och kanaler får plats på papper, men inte med serviceavstånd och isoleringsbehov.
- Ingen koppling mellan krav och redovisning: ritningen visar var något ska sitta, men inte hur lösningen uppfyller kraven i byggnaden.
En godkänd ritning behöver därför vara tekniskt läsbar, inte bara grafiskt korrekt. Den ska visa att du har förstått hur bostaden ska ventileras och hur systemet ska fungera i ett svenskt klimat med kalla perioder, täta klimatskal och höga krav på fuktsäkerhet.
Praktisk regel: Rita aldrig tilluft och frånluft som två separata lager i projektet. Rita dem som ett sammanhängande balansproblem.
Det är också klokt att låta varje ritningsbeslut svara på en enkel fråga. Varför sitter den här komponenten just här. Om svaret bara är “för att den fick plats” brukar det vara ett varningstecken. Ett bättre svar är att placeringen stöder luftflöde, service, ljudkrav och montage.
| Kontrollpunkt | Det som ska vara tydligt i ritningen |
|---|---|
| Luftväxling | Att bostaden får den ventilation som krävs |
| Tryckbalans | Att frånluften projekteras något högre än tilluften |
| Fuktsäkerhet | Att lösningen inte driver fukt in i konstruktionen |
| Service | Att aggregat och filter går att komma åt |
| Byggbarhet | Att kanaldragningen fungerar i verkliga utrymmen |
När du ritar med de här punkterna som grund blir ritningen lättare att försvara i kontrollskedet och enklare att bygga utan improvisation.
Projektera kanaldragning med TohusFlex systemet
När grundkraven sitter börjar det verkliga arbetet. Här avgör du om installationen blir rationell eller tung. Jag utgår alltid från byggnadens geometri, inte från ett standardupplägg.
Placera aggregat och fördelning rätt från start
Svenska installationsanvisningar och branschmaterial visar att FTX-system ofta placeras i grovkök eller på vinden, med frånluft från badrum, toalett och kök samt tilluft till sovrum och vardagsrum. SBUF:s svenska guide anger dessutom att friskluftsintag och avluftshuv bör ha minst 3 meters avstånd, och att kanaler på vinden ska isoleras med minst 50 mm isolering, enligt SBUF:s guide för ventilationsanläggning med FTX.
Det ger en tydlig projekteringslogik. Börja med att låsa aggregatets placering utifrån service, ljud och uteluftsanslutningar. Lås sedan fördelningen så att grenarna till rummen blir korta, tydliga och byggbara. I villaprojekt är det ofta smartare att centrera fördelningspunkten än att försöka dra långa styva huvudkanaler genom hela byggnaden.
För den som arbetar med prefabricerade lösningar och vill se hur ett modulärt upplägg kan användas i både frånluftssystem och FTX finns en praktisk genomgång av TohusFlex EPP-system för frånluftssystem eller FTX-system.
Rita huvudstråk som går att bygga
Det som brukar ställa till det är inte de synliga huvudstråken. Det är övergångarna. Där kanal går från teknikrum till bjälklag, från schakt till rum, eller runt bärande delar. Traditionella upplägg med större spiralrör fungerar bra när du har raka, öppna utrymmen. De fungerar sämre när konstruktionen är full av begränsningar.
Här passar ett modulärt flexsystem bättre. TohusFlex Ventilation AB erbjuder ett prefabricerat system med flexibla HDPE-kanaler, klickkopplingar och fördelningsboxar som kan ritas in för trånga bjälklag, undertak och väggpartier där klassisk dragning annars blir tung. Det gör inte projekteringen mindre noggrann, men det ger fler byggbara alternativ när utrymmet är begränsat.
Det jag vill se i ritningen är detta:
Ett tydligt huvudgrepp
Visa hur luftvägarna fördelas från aggregat till boxar eller huvudpunkter. Om huvudgreppet är oklart blir resten av ritningen svår att följa.Korta och rena grenar
Dra till varje rum med så få störningar som möjligt. Undvik att flera sena ändringar måste lösas i samma stråk.Realistiska genomföringar
Markera exakt var kanaler passerar väggar, bjälklag eller kalla utrymmen. Lämna inte sådant till platsbeslut.
En rak lösning i CAD kan vara den långsammaste lösningen i verkligheten om montören måste bygga om halva stråket för att få plats.
Placera don efter rumsfunktion
Donplacering ska inte styras av var det ser symmetriskt ut på ritningen. Den ska styras av hur rummet används. Tilluft i sovrum och vardagsrum ska ge bra spridning utan dragkänsla. Frånluft i våtrum och köksnära zoner ska fånga luftflödet där belastningen finns.
En enkel arbetsmodell fungerar bra i småhus:
- Sovrum: prioritera lugn luftspridning och undvik placering som ger direktblås mot säng.
- Vardagsrum: tänk på vistelsezon och möblering, inte bara takets mittlinje.
- Badrum och WC: placera frånluft så att fukt och lukt fångas effektivt.
- Kök: samordna frånluften med övrig ventilation utan att blanda ihop den med köksfläktens särskilda funktion.
När don och grenkanaler ritas utifrån rummets verkliga användning blir systemet enklare att injustera och lättare att få tyst. Det är ofta där skillnaden märks mellan en ritning som bara ser komplett ut och en som faktiskt fungerar på plats.

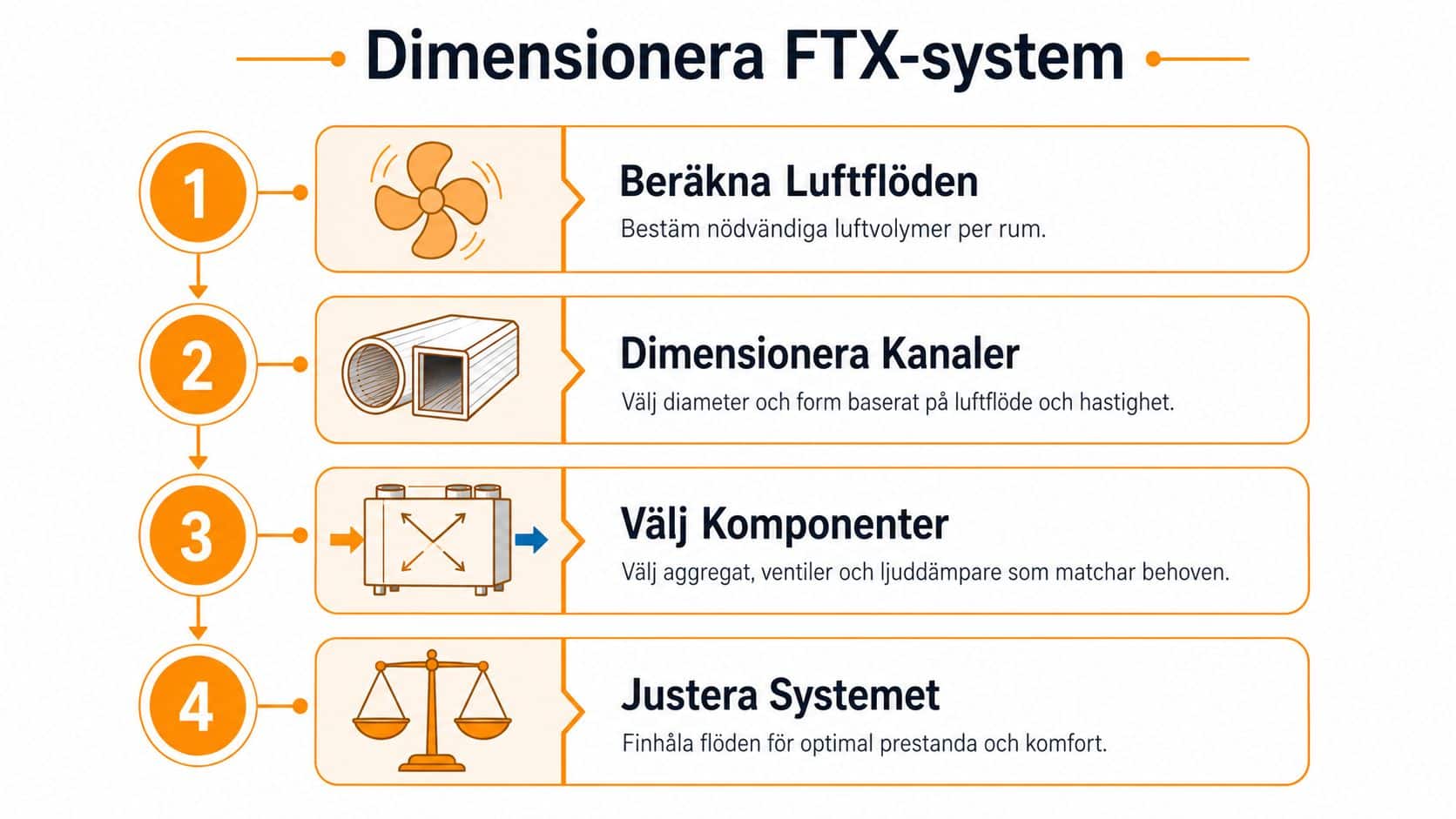

Dimensionera luftflöden och välj rätt komponenter
Ritningen är inte färdig när alla streck ligger på plats. Den blir användbar först när flöden, kanalval och komponenter hänger ihop. Om de inte gör det får du ett system som går att montera men är svårt att trimma in.
Tänk hydraulik innan du väljer delar
Det största misstaget här är att välja komponenter efter vana i stället för efter systemstruktur. I ett bra FTX-upplägg ska varje gren ha rimliga förutsättningar redan på ritstadiet. Du ska inte behöva “rädda” ett obalanserat nät med hård strypning senare.
Jag brukar börja med tre frågor:
| Fråga | Varför den spelar roll |
|---|---|
| Hur delas flödena upp mellan rummen | Det styr hur fördelningen ska byggas |
| Var uppstår tryckfall | Det avgör om vissa stråk blir besvärliga att injustera |
| Vilka delar måste vara tysta | Det påverkar kanalval, donval och placering |
När du arbetar så blir dimensionering mindre av gissning och mer av systemlogik. För dig som vill ha en praktisk genomgång av villaprojektering finns en användbar artikel om dimensionering av ventilationssystem till villa.
Komponentval som förenklar injustering
Det som fungerar bäst i mindre bostadsprojekt är ofta ett tydligt modulärt tänk. Fördelningsboxar nära relevanta zoner. Likartade grenlängder där det går. Komponenter som är lätta att identifiera i ritning och på plats. Då blir både montage och injustering lugnare.
Välj därför delar utifrån hur de samverkar, inte bara utifrån stycklista:
- Fördelningsboxar: placera dem så att grenarna blir begripliga och åtkomliga.
- Kanaler: välj en lösning som passar byggdelens höjd och montageförutsättningar.
- Don och anslutningar: samordna dem med rummets funktion och det önskade luftmönstret.
- Ljuddämpande lösningar: tänk på dem tidigt, särskilt mot sovrum och stilla vistelsezoner.
Om två ritningar ger samma flöden väljer jag den som är enklast att injustera. Det är nästan alltid också den som ger färre fel i montage.
Det är också klokt att hålla sortimentet disciplinerat. Ju färre specialdelar du bygger in utan starkt skäl, desto lättare blir det att få ordning på både ritning, inköp och slutkontroll. Ett system med tydliga byggblock ger dessutom bättre överblick när projektet ändras sent.
Skapa en professionell CAD-ritning för bygganmälan
När lösningen är tekniskt genomarbetad ska den översättas till en ritning som fungerar för kommunen, kontrollen och montören. Det är här många tappar precision. De redovisar att systemet finns, men inte hur det ska utföras.
Det som måste finnas med
Svenska informationssidor beskriver att en FTX-ritning ofta krävs för bygganmälan. Utan den riskerar installationen att underkännas vid kontroll. Ritningen ska redovisa dragningar, genomföringar och följa Boverkets regler, inklusive hantering av isolering av kanaler i kalla utrymmen, åtkomst för filterbyte och ljudkrav, enligt den här genomgången om när en FTX-ritning behövs.
Det betyder att ritningen måste vara mer än en planvy med några donsymboler. Den ska visa sådant som faktiskt avgör om lösningen går att godkänna och bygga.
En praktisk miniminivå är följande:
- Systemets dragningar: visa tilluft, frånluft, uteluft och avluft så att flödesvägarna går att följa.
- Genomföringar: markera passager genom väggar, tak och bjälklag tydligt.
- Komponentplacering: aggregat, fördelningspunkter, don och andra viktiga delar ska vara lätta att hitta.
- Kalla utrymmen: specificera hur kanaler hanteras där kondensrisk och värmeförlust annars blir problem.
- Servicepunkter: säkerställ åtkomst för filterbyte och annan normal driftservice.
Så gör du ritningen användbar för montören
Det som skiljer en snygg ritning från en bra ritning är ofta informationsdisciplinen. Montören behöver inte mer grafik. Montören behöver rätt information på rätt plats.
Jag rekommenderar alltid att CAD-underlaget byggs upp så att man direkt kan läsa:
- Vad som ska monteras
- Var det ska monteras
- Hur det ska passera byggdelar
- Vilka delar som kräver särskild hänsyn
En ritning blir betydligt starkare när symboler, beteckningar och komponentnamn är konsekventa genom hela underlaget. Om plan, detalj och eventuella sektioner använder olika logik ökar risken för feltolkning snabbt.
Den bästa bygganmälansritningen är nästan alltid också den bästa montageritningen. När båda kan läsa samma underlag minskar friktionen i hela projektet.
Färdiga CAD-block kan vara ett bra stöd, särskilt när du arbetar med återkommande komponentfamiljer. Men de ska användas disciplinerat. Ett block spar tid bara om det också innehåller rätt teknisk innebörd och passar projektets verkliga lösning. Annars blir det bara snabbare att rita in samma oklarhet.

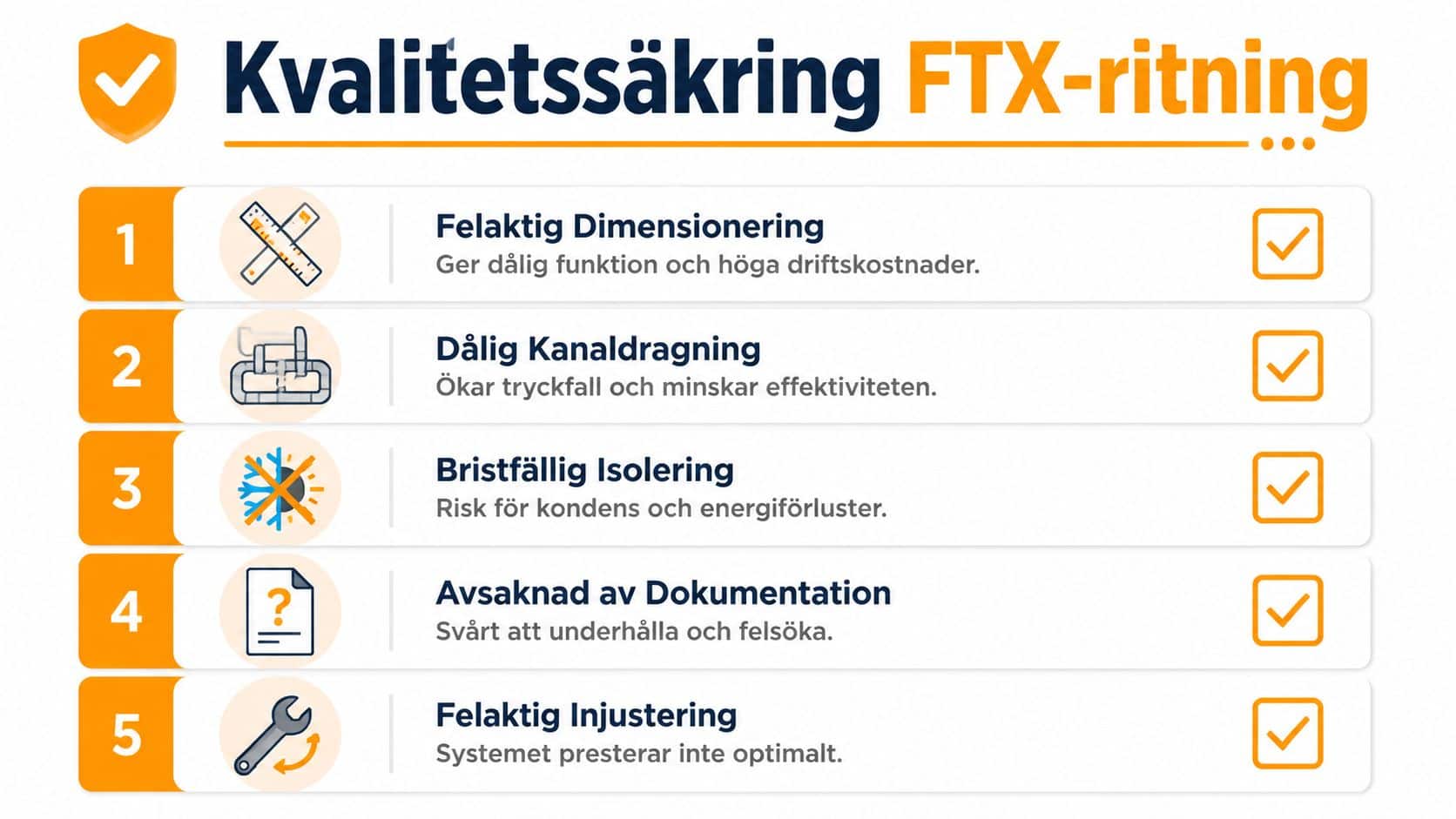

Undvik vanliga fel och säkerställ kvaliteten
De dyraste felen i FTX-projekt är sällan dramatiska. De ligger i små beslut som ingen ifrågasatte när ritningen såg färdig ut. Därför ska kvalitetssäkring vara en egen arbetsfas, inte något man hoppas hinna med på slutet.
Fem fel som kostar mest ute på plats
Jag skulle lägga extra fokus på de här felen när en FTX ventilation ritning granskas innan beställning:
- Fel donplacering: rummet får luft, men inte där den gör nytta eller utan dragproblem.
- Svag serviceåtkomst: filter och aggregat är tekniskt placerade men praktiskt svåråtkomliga.
- Otydliga genomföringar: montören får lösa kritiska passager på plats.
- Bristande hänsyn till kalla utrymmen: kondensrisk och värmeförluster byggs in från början.
- Nät som blir svårt att balansera: vissa grenar blir onödigt känsliga vid injustering.
Det här är också skälet till att modulära system ofta ger bättre slutresultat i trånga projekt. Inte för att de ersätter projektering, utan för att de minskar antalet improviserade speciallösningar när verkligheten inte matchar idealritningen.
Två checklistor jag alltid vill se
Först en ritningscheck innan handlingen lämnas vidare:
| Kontroll före utskick | Vad du verifierar |
|---|---|
| Aggregatplacering | Att service och anslutningar fungerar |
| Fördelningslogik | Att grenarna är rimliga och begripliga |
| Donplacering | Att rumsfunktion och komfort stöds |
| Genomföringar | Att kritiska passager är redovisade |
| Kalla zoner | Att isolering och utförande är genomtänkta |
Sedan en platscheck före injustering:
- Kontrollera montage mot ritning: varje avvikelse ska vara medveten och dokumenterad.
- Säkerställ åtkomst: serviceluckor, filtervägar och don ska vara åtkomliga.
- Granska kanalvägarna: inga onödiga knäckar, klämningar eller sena nödlösningar.
- Bekräfta komponentidentitet: rätt delar på rätt plats gör injusteringen betydligt enklare.
En ritning är klar först när den tål verkligheten. Om lösningen kräver många muntliga förklaringar kommer något nästan alltid att tappas bort.
